QC/471.1-2001 車用電線束插接器第1部分 灰塵試驗方法
?1.1 產品概要
本試驗箱用于低壓電器、通訊、電機、儀表、燈具、家用電器等產品,在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著。本設備就是采用人工模擬砂塵環境,來檢驗產品對防塵能力的試驗設備,滿足IP防護等級IP5X的試驗要求。
1.2 滿足標準
GB2423.37-2006 防塵試驗方法
GB4208-2008 /IEC 60529-2001 外殼防護等級(IP代碼)
GB10485-2007 防塵試驗方法
GB7000.1-2007 (IEC60598-1:2006) 燈具防塵試驗
DIN 40050-9 落塵實驗規范
ISO 20653-2013 道路車輛 - 防塵試驗方法(國際防護等級代碼)
QC/471.1-2001 車用電線束插接器第1部分 灰塵試驗方法
1.3 主要技術指標
A)型號和規格
1.型號:DMS-FC (19m3)
2.內箱尺寸:D3500×W2500×H2200 mm
3.外箱尺寸:D3700×W2700×H3700 mm
4.試 樣:控制柜
B)性能指標
1.試驗箱結構:外箱材料:上等冷扎板噴涂;內箱材質:SUS304不銹鋼;
2.風路機件:離心風機;
3.測試孔:1個,?50;
4.回收系統:灰塵可回收;
5.灰塵濃度::2~4kg/ m3(可根據試驗要求增加或減少);
6.試樣:干燥滑石粉、粉煤灰;
7.試件電源插座:防塵插座;
8.金屬篩網標稱線經:50um;線間標準間距:75um;
9.樣品架(樣品導軌車):配導軌,承重能力2噸(均勻載荷);
10.觀察視窗:一個,可以方便的觀測實驗室的樣品,配有手動刮片;
11.照明燈:防爆防潮白熾燈,便于更好觀察箱內試品狀況;
12.時間控制器:間歇、周期和振動時間:
a)??????? 吹塵時間(停、吹)h/m/s?? 可調,
b)??????? 循環周期:任意可調,
c)??????? 預設試驗時間:0s~999h99m99s 任意可調,
d)?????? 通電:斷—通—斷;
13.功能:吹塵、浮塵、流塵,可作間隙、周期試驗;
14.粉塵除濕:電加熱除濕;
15.砂塵循環系統:通過離心風機強制循環,灰塵噴射時間可任意調整。
16.振擊器:料斗外壁裝有電動振擊器,由于長時間的運轉,塵土不可避免地會粘附在內壁四周,以及錐形料斗的四壁上,所以需要用振擊器定時進行振擊,由控制屏設置振擊時間與間隔時間,以使粘附在壁上的塵土振落,保持試驗所需濃度值。

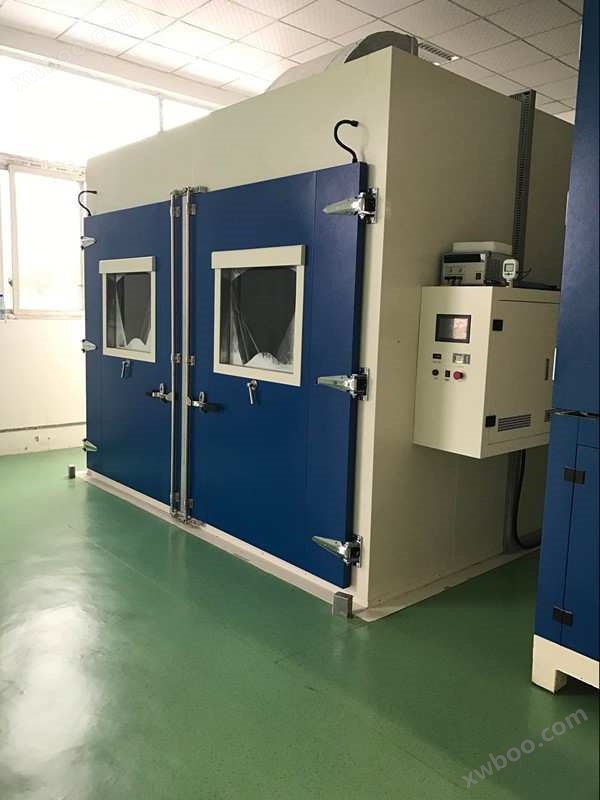

1.4 結構與材質:
?????? 內膽為SUS304不銹鋼板制成,外殼為冷軋板表面噴涂。試驗箱內壁光滑而平整;灰塵由試驗箱背部上方吹入,試驗箱底部吸出,灰塵收集容器位于試驗箱底部處(四斗雙四風機),雙開門配觀察窗(500mm*500mm),左側引線孔一個(尺寸¢50mm,配硅膠塞)。
??? 試驗室內配樣品導軌車一個(漏斗上面),活動,可方便取放樣品。
??? 取放樣品:把樣品入在樣品導軌車上,用叉車叉起樣品導軌車和樣品放入(取出)試驗室。
??? 門正下方的樣品導軌車底部懸空150mm(樣品導軌車底部距離門洞下檐),以便叉車腳伸進(或手動液壓叉車);
??? 本試驗室配可移動開門樓梯:約高1.5m,寬1.2m,分5或4級,方便人打開(關閉)大門。
設備配置對試樣抽真空的真空泵一臺(滿足IP6X試驗要求)。
備注:采用庫板式外殼,現場拼裝。
1.5 控制系統:
1、時間控制器:采用PLC可編程控制器(此控制器具備下述多種任意設定控制功能);???? ?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
(1)電器元件:主要元?dú)饧捎脟?guó)內合資公司產品;
(2)主要配置:循環風機、加熱器、時間控制器等;
2、溫度控制器:國產高精度溫度調節儀。
1.6電源:????????
電源:AC380V±10%? 50Hz 三相五線(接地保護);
*大功率:8KW;
*大電流:18A;
空氣開關容量:32A;
環境氣壓:86Kpa-106Kpa;(大氣環境)。
1.7保安裝置:
空氣開關器(防止過流和短路);
風機過熱保護(保護送風機,防止風機溫度過高);
吸塵器超壓,過熱、過流保護(防止壓力,溫度,電流過高);
超溫保護(防止空焚)
保險絲(防止控制回路和照明回路短路);
外部試料異常報警(用戶可選,試驗品出現故障后設備停止運行);
