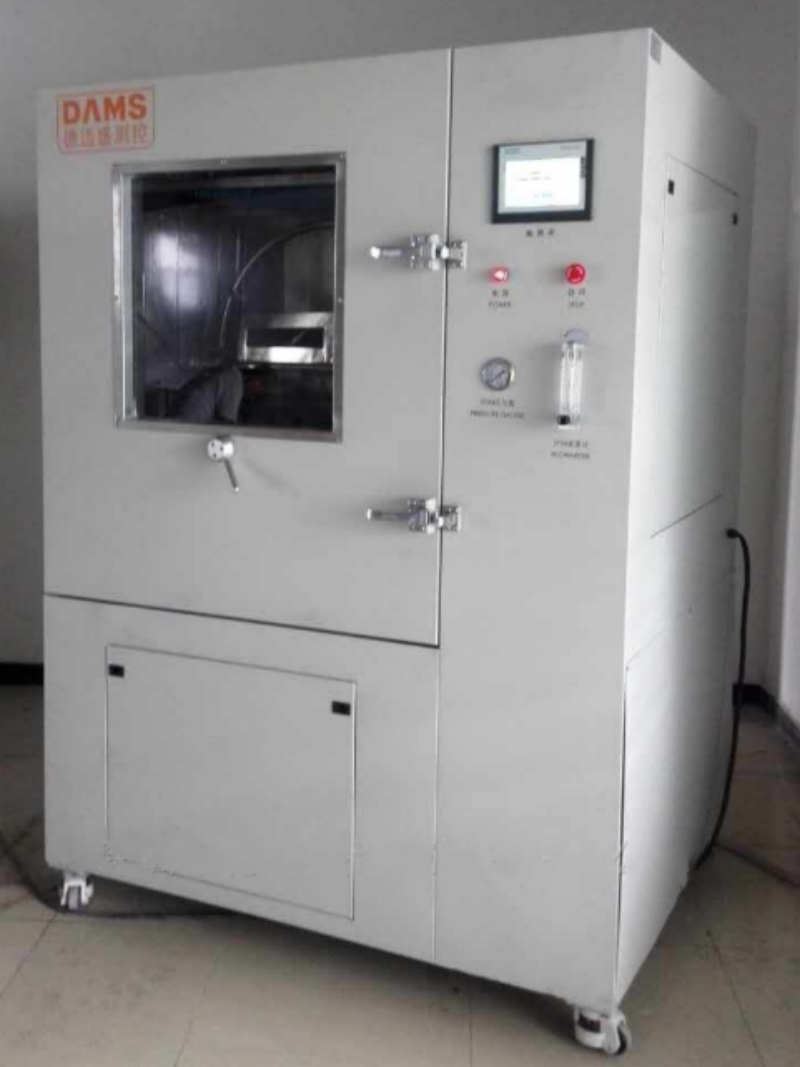

高壓噴淋試驗箱（IPX9K）產品概述：

該產品符合IEC60529、GB4208，DIN40050-9，ISO20653等標準，試驗功能(IPX9K) 用于外殼防護等級IEC(IP補充碼加強型試驗)之電產品檢驗，依DIN40050之標準中相關的規格承制。主要適用于通訊產品、汽車零部件（如汽車后視鏡、汽車音響、汽車電子、汽車照明、汽車燈具、摩托車燈具、摩托車后視鏡）、戶外照明及信號裝置等仿真自然環境或人為因素所設計之防水測試試驗,來判定產品的防水性能。

高壓噴淋試驗箱（IPX9K）技術參數：

1.噴水環角度：0°、30°、60°、90°（樣品大小角度位置可調）；

2.噴水溫度：25℃-100℃（可調，加強溫度及溢水多重保護）；

3.工作室尺寸：1000*1000*1000mm（長*寬*高，可選定其它規格）；

4. 噴水孔數： 4 個 （可選擇單獨及選擇型）；

5. 試驗時間：30s（可設定，4個位置共120s,步進電機控制角度，不需人手調節，自動轉位) ；

6.噴水距離：100mm～200mm，手動調節噴咀的距離；試驗時間：30s（可設定，4個位置共120s,步進電機控制角度，不需人手調節，自動轉位) ；

7.噴水壓力8000～10000kPa(81.5～101.9kg/cm2)（手動可調）；

8. 電子高溫流量計：流量為14～16 L / min；

9.操作方式：PLC控制，7吋真彩觸摸屏操作；

10. 轉臺高度：10-200mm（可調）；

11.試樣臺承重：15kg；

12.試樣臺轉速：1～5r/min（可調）；

13.箱體尺寸：1600*1250*1800（長*寬*高）；

14.高壓噴淋試驗箱（IPX9K）箱體重量：約200Kg;

15.工作電源：220V;

1. 產品名稱
名稱	IPX9IPX9K加壓防水試驗 箱
型號	DMS-IPX9K
2. 試樣說明	本試驗設備適用：
	汽車傳感器和汽車攝像頭等在高壓/蒸氣噴射清冼時的適應性試驗。依據 GB9706.1-2020 的 6.3 的測試要求。
	本試驗設備禁止：
	易燃、爆炸、易揮發性物質試樣的試驗及儲存
	腐蝕性物質試樣的試驗及儲存
	生物試樣的試驗或儲存
	強電磁發射源試樣的試驗及儲存
3. 容積和尺寸
標稱內容積	1000L
內箱尺寸	W1000xH1000xD1000 mm
外型尺寸	W1500xH1900xD1500 mm
重量	約180kg
4. 性能
4.1.測試環境條件	環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下
4.2.試驗方法	水壓100 bar，水溫度80oC±5℃的防護，以30度的角度遞進（四個高壓噴嘴：0，30，60和90度），在每個角度持續30秒，共120秒（2分鐘）。
4.3.溫度范圍	RT（室溫）+5～80±5℃
4.4.噴嘴孔徑	φ1.8mm（異型噴頭）
5. 結構特征
5.1.保溫圍護結構	內箱材料：1.5mm不銹鋼板SUS304，鏡面
	外箱材料：1.5mm 厚冷軋板烤漆，發紋
5.2.試驗室體標準配置	引線孔：直徑φ50mm 1個，（位于箱體左側）
	樣品轉動臺：承重:50kg
	移動腳輪：4個
5.3. 大門	鉸鏈單開門（有機玻璃），1個
	雨括，1個
5.4. 控制面板	溫度、流量、時間控制顯示屏
5.5. 機械室	機械室中包含：
	高壓水泵、水箱、調速電機、變頻器、高溫高壓電磁流量計、水溫控制裝置等
5.6. 配電控制柜	散熱風機
	配電板
	總電源漏電斷路器
5.7. 加熱器	采用不銹鋼鎧裝加熱器
	加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）
5.8. 供水	循環使用，水位控制，進出口水閥。（要定時更換水）
6. 流量（壓力）、時間控制系統
工作方式	高壓水泵→電磁流量計（壓力表，100bar）→噴嘴→分四路（分別由電磁閥控制，電磁閥通過設定時間→由控制器控制）→以30度的角度遞進噴射（四個高壓噴嘴：0,30,60和90度）,在每個角度持續30秒,共120秒(2分鐘),循環工作。
7. 水溫加熱系統
7.1. 工作方式	BT(H)C平衡調溫方式。
	當水溫經過噴嘴對試樣進行熱蒸氣沖刷測試后,低于80±5℃,回流到水箱時，水箱的加熱系統自動加熱(4KW),在短時間內維持水溫在80±5℃,以保證試驗的水溫正常循環運行。觸摸屏控制器可設定顯示水的溫度.
8. 電氣控制系統
8.1. 控制器型號	MT60701H
1.溫度獨立控制，PLC程序控制總電源時間、流量、樣架轉速以及4個噴嘴間歇噴水時間和周期數
另外留有一組時間功能可控制試件的通斷電動作；
2.觸摸屏直接設定相關參數,在畫面中顯示當前流量、樣架轉速、系統壓力及噴頭工作狀態(哪個噴頭在噴水)
11. 安全保護裝置
1、超溫保護裝置；
2、自動補水系統及缺水保護系統；
3、無熔絲開關（漏電斷路器）；
4、全護套式接線端子；
5、缺相與相序保護；
12. 運輸
試驗室主體結構為整體式
運輸單件尺寸（不含包裝）：參見前 “外型尺寸"
運輸重量（不含包裝）：參見前 “重量"
13. 使用條件由用戶保證下列各項條件
13.1. 場地	地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵
	附近沒有強電磁輻射源
	設備附近備有排水地漏
	設備周圍留有適當?shù)木S護空間
13.2. 環境條件	溫度：5℃～35℃
	相對濕度：≤85%RH
	氣壓：86～106kpa
13.3. 電源	AC380V，50HZ，總功率8KW
13.4. 對儲存環境的要求	設備不工作時，環境的溫度應保持0～45℃以內
	當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道
