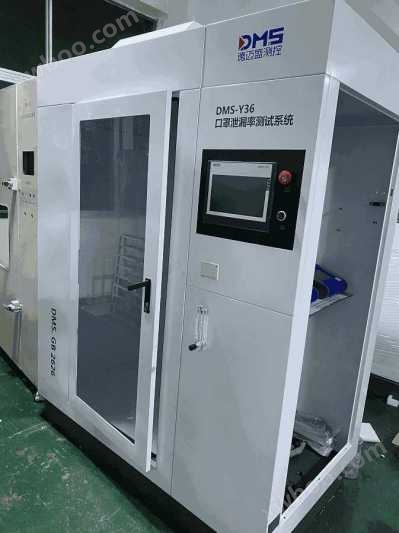

口罩防護效果測試DMS-Y36
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
51相關產品
RELATED PRODUCTS詳細介紹
一．概述
濾料效率試驗臺，適用于測試40-99.999%等級口罩效率測試，根據國際標準對口罩進行測試。整個測試臺的設計結構緊密、輕便，而且在運行測試過程中，僅僅需要額外提供合適的電源和壓縮空氣（無水、無油），適合于實驗室、工廠等場合使用。
將成品固定在夾具上，試驗風量對應所需濾速。氣溶膠發生器產生的氣溶膠經調整，而后靜電中和氣溶膠，再與過濾后的試驗空氣均勻混合，然后進入試驗區透過濾料。
為了測定效率，在口罩的上游和下游各抽取一股空氣分流。使用光度計，測定采樣氣流中徑粒子的濃度，通過上下游之比，然后得到所測效率。
除此之外，還要測量試驗時的濾料阻力，調整控制流量。
參考標準：
GB32610???? 日常防護性口罩
GB2626
歐洲EN1822 高效過濾器
ISO-29463 **空氣中微粒用高效過濾器和過濾介質??????
口罩過濾性能測試臺
二．組成部分
1.氣溶膠發生器
? Nacl（KCl）氣溶膠發生器、DEHS氣溶膠發生器
2.光度計
? 主要用于監測被測濾料的上下游粒子濃度,得出被測濾料的效率。
3.壓差傳感器
? 主要用于測試被測濾料在一定試驗流量下的壓差（或者阻力）。
4.不銹鋼夾具
? 主要用于被測濾料的壓緊和密封。
5.進口氣泵
? 主要用于通過濾料的試驗流量，流量穩定，綠色節能，振動噪音小。
6.電器控制及軟件
? 設備的電路控制及操作，軟件的運算及數據處理，上游濃度的穩定性判斷，操作控制，參數設置。
三、功能描述
A. 過濾效率測試：
1.?? 整個測試設備采用負壓系統。
2.?? 空氣和氣溶膠通過混合桶進入，根據標準規定流量通過口罩（口罩通過專用夾具進行密封），
3.?? 通過兩臺顆粒計數器來檢測口罩上下游的濃度，算出過濾效率。通過壓差表檢測出口罩上下游的壓差。
4.?? 通過抽氣泵來達到額定流量。
5.?? 通過氣溶膠發生器來產生標準的氣溶膠物質。
6.?? 通過PLC和顯示屏來進行設備的操作和效率阻力的計算。
B. 泄露效率測試（防護效果測試）：
1.? 檢查測試裝置的泄露效果。（建立測試倉和頭模，模擬真人測試）
2.? 將口罩按照生產廠商的使用說明牢固地佩戴在測試倉內的頭模上，打開氣溶膠濃度檢測裝置及呼吸模擬器，待濃度示值穩定后，記錄通過呼吸模擬器進入頭模內氣體的顆粒物濃度。
3.? 關閉呼吸模擬器，將測試介質導入測試倉內，使用氣溶膠濃度檢測裝置監測倉內濃度，待達到標準要求濃度后，打開呼吸模擬器。
4.? 分別記錄測試倉內的顆粒物濃度與通過頭模呼吸管道吸入的顆粒物濃度，計算樣品防護效果。
（此套測試配件外置單獨配置）
C 呼氣阻力/吸氣阻力：
1.? 檢查測試裝置的氣密性。
2.? 將口罩按照生產廠商的使用說明牢固地佩戴在測試倉內的頭模上，打開流量控制裝置，待流量值穩定后，記錄通過監測的阻力值。
三．技術參數
|
口罩過濾性能測試臺 |
|
|
型號 |
DMS-Y36 |
|
測試效率范圍 |
0-99.999% |
|
測試面積 |
根據客戶口罩外形確定 標配一個標準尺寸 |
|
測試壓差范圍 |
0-1000pa(±1% FS) |
|
被測濾料試驗流量 |
25-100L/min±2.5%(可調) |
|
試驗氣溶膠類型 |
Nacl.DEHS |
|
光度計測量范圍 美國（TSI） |
1ug/m3-100mg/m3?靈敏度：1ug/m3 |
|
進口氣泵 |
連續工作穩定 |
|
數據內存容量 |
1-1000 組測量數據，可導出 |
|
屏幕顯示 |
彩色 7 寸觸摸屏 |
|
打印方式 |
內置式熱敏打印機 |
|
電源 |
交流 220V/50Hz |
|
功率 |
1kw |
|
數據導出接口 |
USB |
|
? 環境 |
使用環境： 0-40℃ 相對濕度 10-70% |
|
儲存環境： 0℃ -45℃ 相對濕度 0-70% |
|
|
? 標準附件 |
熱敏打印紙，軟管(外徑 6mm 和 15mm)，使用說明書, 檢測報告，合格證 |
|
外形尺寸 |
長 1000X 寬 760X 高 1750(mm)（預估） |
|
材質 |
外殼鋼板烤漆，測試部件 SUS304 不銹鋼 |
|
重量 |
150Kg |
|
質保 |
1 年 |
|
標準 |
GB32610-2016，GB2626 |
?
Nacl氣溶膠發生器
DEHS氣溶膠發生器
標準口罩夾具一套
頭模一套
防護效果測試配件一套
?
?
