一產品概述

雙臂跌落試驗機主要用于考核包裝件在實際運輸、裝卸過程中受到跌落沖擊的影響程度，評定包裝件在搬運過程中耐沖擊強度和包裝設計的合理性。

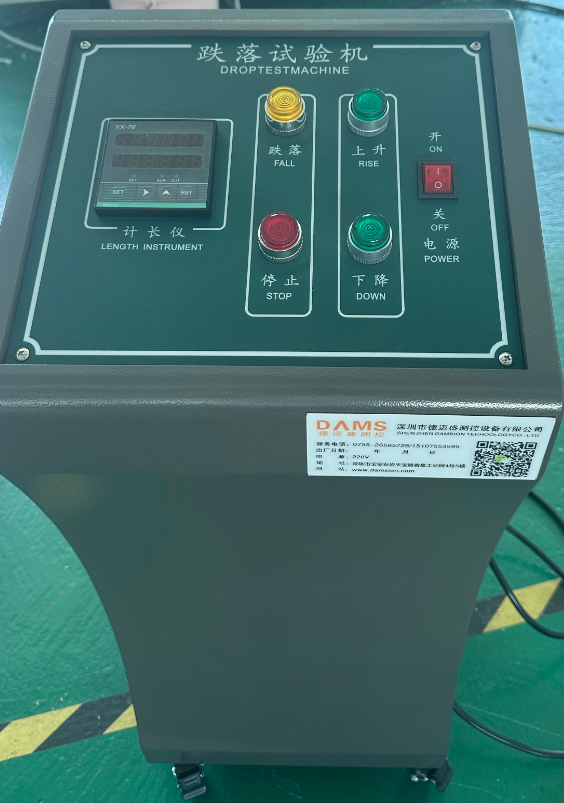

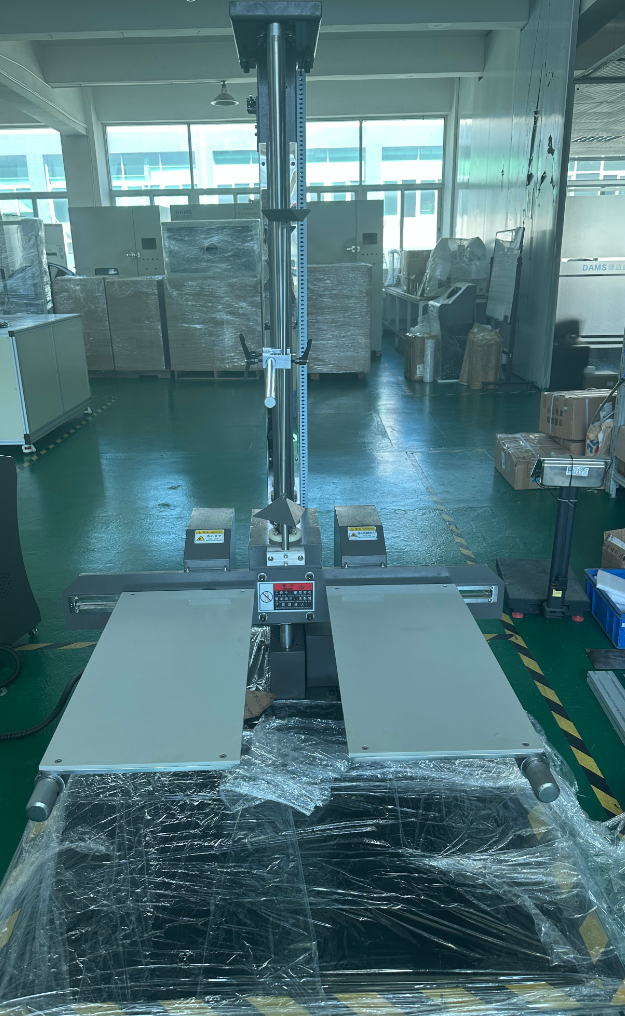

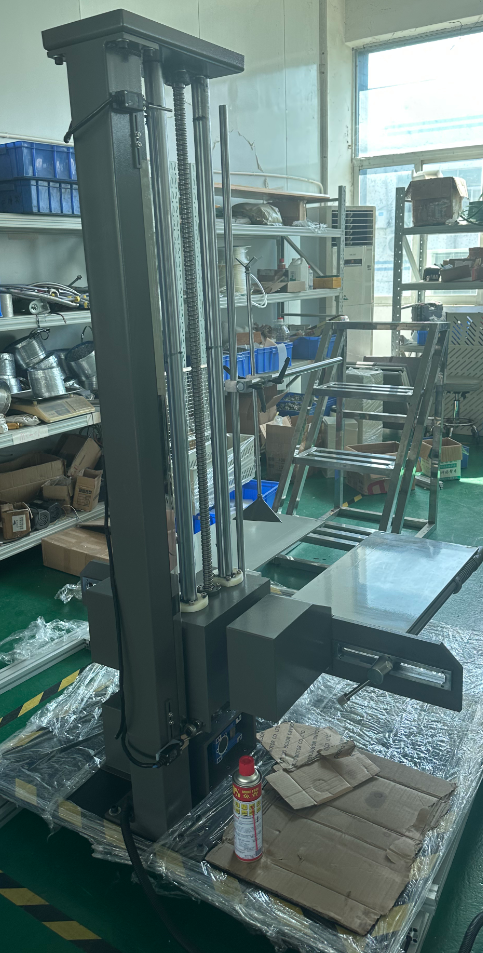

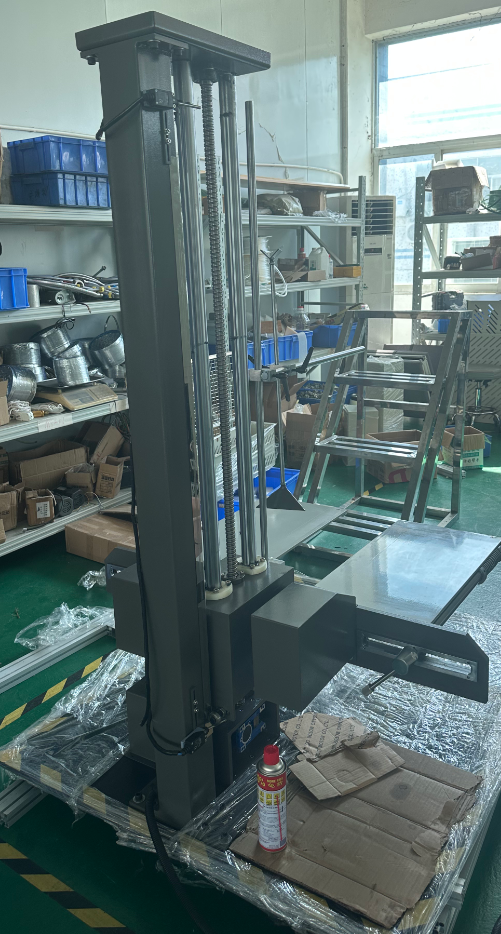

本機采用雙翼式機型，可以很平穩的固定好測試產品。采用電動升降、跌落，手動式復位，操作十分簡便。本機配備高度數顯表，用戶可以很直觀的通過顯示屏進行觀察實時產品跌落高度。

二、適用標準

GB4757.5-84、JISZ0202-87、ISO2248-1972(E)

三、環境要求

1. 現場溫度：5℃~+28℃(24小時內平均溫度≤28℃)；

2. 相對濕度：≤85%RH；

3. 供電條件：單相三線；

4. 電壓范圍：AC220V；

5. 頻率允許波動范圍：(50±0.5)Hz；

6. 保護地線接地電阻小于4Ω；

7. 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。

四、主要技術參數

1. 跌落高度范圍：400—1500mm（可定制）

2. 允許試件重量：65kg（可定制）

3. 允許試件尺寸：800×800×800mm

4. 沖擊面板尺寸：1400 ×1200 × 14mm（實心鐵底，厚度14mm）

5. 托臂尺寸：700 × 350mm

6. 跌落誤差：±10mm

7. 馬力：調高1/3HP，手動調寬

8. 試驗系統滿足規范：ISO22488-1972（E）

9. 動作方式：電動跌落，手動復位

10. 控制箱尺寸：370 × 350 × 910mm

11. 試驗臺外形尺寸：1400 × 1200 × 1850mm

12. 凈重：約500kg

13. 電源：220V 50Hz

14. 功率：1.5KW

五、主要配置清單

序號	名稱	單位	數 量	備注
1	傳動絲桿	根	1	中國臺灣ZPT滾珠絲桿
2	電機	臺	1	德智
3	導桿	套	1	加硬鉻鋼
4	直線軸承	套	1	中國臺灣上銀
5	軸承	套	1	德國AGF
6	光電眼	套	1	日本歐姆龍
7	高度儀表	套	1	YX—76
8	電氣開關	套	1	正泰
9	沖擊底板	塊	1	1200 ×1400 × 14mm，A3鐵板
10	連接輪	套	1	精密型國產優質
11	鈑金件	批	1	A3冷軋板烤漆
12	電磁鐵	套	1	國產優質
