詳細介紹

耐靜力的驗證

a）　下列試驗應在除嵌入式以外的所有類型的戶外電纜連接的變電站電纜配電盤、戶外變壓器安

裝的變電站電纜配電盤和電纜分線箱上進行：

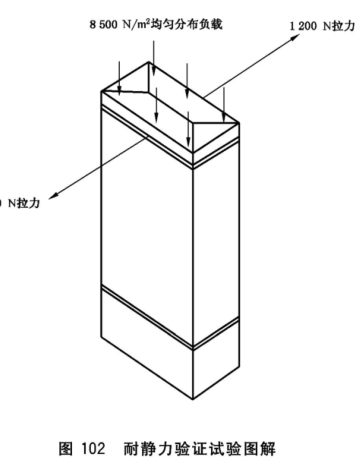

試驗 1 是將一個 8 500 N/m2 的重力均勻分布在外殼的頂部，時間為 5 min（見圖 102）。

試驗 2 是將 1 200 N 的力相繼施加在外殼前部和后部的頂角，時間為 5 min（見圖 102）。

b）　下述試驗應在凹嵌于墻內 的電纜分線箱上進行：

將 60 N 的負載相繼作用在外殼的每個側壁上，時間為 5 min。在試驗 中，此負載的中心應距

離被試物側壁的邊緣 20 mm，而且應作用于直徑為 10 mm 的圓形表面上。

試驗結束后，檢查 a）和 b）項試驗是否符合要求，如果防護等級仍保持為 IP34D ，門和閉鎖裝置仍能

正常操作，同時在試驗期間，仍能保持電氣間隙，對于帶金屬外殼的成套設備，沒有因?yàn)橛谰玫幕驎簳r(shí)的

變形而引起帶電部件與外殼的接觸，則認為通過了試驗。

一、產品概述：適用于低壓電器外殼的機械沖擊強度試驗、耐負載沖擊試驗、角狀物試驗；沖擊物高度上下可調，沖擊角度可設定。

符合標準：按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中試驗3、10.2.101.8章節及圖102、103、105、108要求，參考IEC6439.7-2018、IEC62262標準要求。

三、技術參數：

1、控制方式：PLC控制，觸摸屏人機界面智能操作；

2、測試工位：1工位；

3、框架結構：沖擊裝置采用龍門式結構，試樣安裝臺以標準旋轉臺為底座，底部四角采用氣動壓板固定與沖擊臺獨立，安裝有調平運輸裝置，標準獨立控制箱，均采用鋼制防靜電噴涂工藝；

4、試樣尺寸：1000*800*2000mm(長寬高)，400*400*500mm(長寬高)；

5、沖擊配置：

5.1、15KG軟索連接干沙包；

5.2、2Kg鋼球1個；

5.3、15KG軟索鋼球；

5.4、5Kg，20J角狀物1個；

沖頭規格：

6.1、干沙包外徑200mm,直身230mm，斜角100mm，軟索收口100mm，裝有0.5-0.8mm干砂粒，底部安裝有鋼制拉升結構，便于拉升釋放和防二次沖擊；

6.2、擺管外徑9mm，壁厚1mm,鋼球直徑80mm；

6.3、鋼球直徑160mm，安裝有拉升結構；

6.4、半球形頂部R2.5mm，錐度22°，配重直身直徑110mm;

7、升降驅動：步進交流電機驅動兩側滾珠絲杠；

8、角度驅動：大功率步進電機連接渦輪減速機實現；

9、撞擊驅動：電磁鐵吸合釋放；

10、防二次沖擊：氣動；

11、升降高度：試驗底面往上300-1700mm可調，設備高度約3.5m；

12、結構原理：試樣放在旋轉臺上（底部安裝有步進電機，底座約重300Kg），圓形沖擊可以設定120°撞擊，安裝電磁鐵擺臂由步進電機（連接渦輪減速機）設定角度達到裝置高度，電磁鐵釋放實現，氣動手臂實現防二次撞擊；

13、撞擊高度：根據角度400mm/1000mm等均可設定校準；

14、擺臂連接：轉軸裝有互換結構，擺臂和軟索可輕松互換安裝；

15、元件材質：鋼制按照標準要求表面鍍硬鉻；

16、沖擊次數：觸摸屏標準要求內任意可設定；

18、試樣尺寸：撞擊臺1000*1500*3500mm（L*D*H）、旋轉臺底面直徑1200mm，控制箱600*500*1400mm（L*D*H）；

189、設備電源：220V 50Hz。
