GB7251耐沖擊試驗裝置一、產品概述：適用于低壓電器外殼的機械沖擊強度試驗、耐負載沖擊試驗、角狀物試驗；沖擊物高度上下可調，沖擊角度可設定。符合標準：按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中試驗3、10.2.101.8章節及圖102、103、105、108要求，參考IEC6439.7-2018、IEC62262標準要求。

產品型號
更新時間
2024-10-31
廠商性質
瀏覽次數
39

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

詳細介紹

此試驗適用于所有地面安裝式戶外電纜連接的變電站電纜配電盤、戶外變壓器安裝的變電站電纜

配電盤和電纜分線箱。

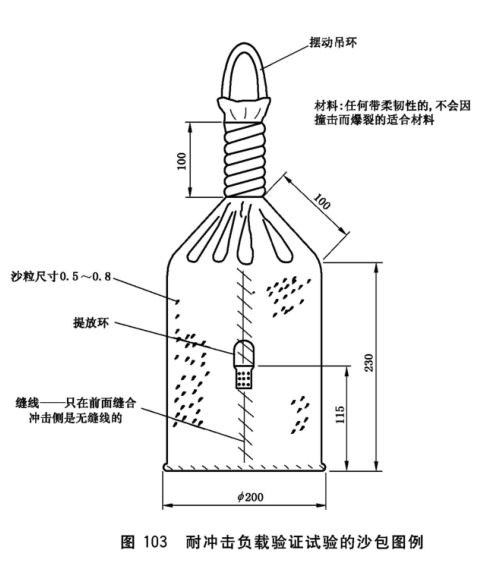

將質量為 15 kg 裝有干沙的沙包，如圖 103 所示，垂直懸吊在被試物的上方，并且應高于該成套設

備最高點至少 1 m。

每次試驗應包括對外殼的每個垂直面上的一次撞擊，此垂直面是指成套設備被安裝在其正常使用

位置時能見到的部位。每次撞擊試驗可以使用不同的外殼。

注：如果外殼是圓形的，試驗將包括三次撞擊，每次撞擊的位置要有 120°的角位移。

此試驗應使用一個可以提到 1 m 高度的吊環 ，使沙包垂直下落，以撞擊被試成套設備表面大致中

心部位［見圖 104a）和 104b)］。

試驗結束后，防護等級仍保持為 IP34D，所有的門和閉鎖裝置仍能正常操作。同時，在試驗期間，仍

保持了足夠的電氣間隙。對于帶金屬外殼的成套設備，的或臨時的變形而導致帶電部件

與外殼的接觸，則認為通過了此試驗。對于帶絕緣外殼的成套設備，如果滿足了適當 的條件，至于小的

裂痕，表面的裂紋或外皮剝落，只要它們不會妨礙成套設備的使用，則不認為受到損壞。

一、產品概述：適用于低壓電器外殼的機械沖擊強度試驗、耐負載沖擊試驗、角狀物試驗；沖擊物高度上下可調，沖擊角度可設定。

符合標準：按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中試驗3、10.2.101.8章節及圖102、103、105、108要求，參考IEC6439.7-2018、IEC62262標準要求。

三、技術參數：

1、控制方式：PLC控制，觸摸屏人機界面智能操作；

2、測試工位：1工位；

3、框架結構：沖擊裝置采用龍門式結構，試樣安裝臺以標準旋轉臺為底座，底部四角采用氣動壓板固定與沖擊臺獨立，安裝有調平運輸裝置，標準獨立控制箱，均采用鋼制防靜電噴涂工藝；

4、試樣尺寸：1000*800*2000mm(長寬高)，400*400*500mm(長寬高)；

5、沖擊配置：

5.1、15KG軟索連接干沙包；

5.2、2Kg鋼球1個；

5.3、15KG軟索鋼球；

5.4、5Kg，20J角狀物1個；

沖頭規格：
